En bref
Le soutènement par parois berlinoises combine profilés métalliques et blindage pour stabiliser une fouille rapidement.
- Technique économique adaptée aux terrains secs et cohésifs
- Norme NF P 94-282 encadre le dimensionnement des ouvrages
- Moins coûteuse qu’une paroi moulée sur fouilles de hauteur modérée

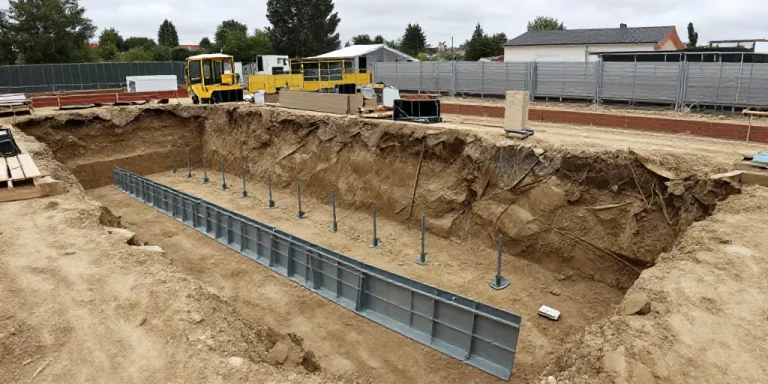

Le soutènement par parois berlinoises repose sur un principe simple : des profilés métalliques verticaux enfoncés dans le sol retiennent un blindage horizontal au fur et à mesure de l’excavation. Cette méthode séduit les maîtres d’ouvrage pressés par les délais et soucieux de maîtriser leur budget terrassement. Elle équipe aujourd’hui aussi bien des chantiers de rénovation urbaine que des fouilles industrielles.
Nous observons depuis plusieurs années une montée en puissance de cette technique sur les chantiers français, notamment parce qu’elle s’adapte à des configurations variées. Granger Fondations déploie régulièrement des solutions de soutènement par parois berlinoises sur des sites à forte contrainte géotechnique, où chaque jour de chantier compte.
Parois berlinoises contre parois moulées : l’analyse comparative que le marché attend
La paroi berlinoise et la paroi moulée répondent au même besoin de stabilité mais diffèrent profondément dans leur mise en œuvre. La paroi moulée exige un forage continu rempli de béton armé, formant un voile monolithique parfaitement étanche. La paroi berlinoise, elle, juxtapose des éléments de blindage entre profilés, ce qui génère des interstices mais réduit nettement le volume de béton nécessaire.
| Critère | Paroi berlinoise | Paroi moulée |
|---|---|---|
| Étanchéité | Limitée | Élevée |
| Délai moyen | Court | Long |
| Coût au mètre linéaire | Modéré | Élevé |
Avantages économiques réels et délais de mise en œuvre
Chaque configuration de chantier impose son propre calcul. Les profilés métalliques standards réduisent le poste matériaux de 30 à 40 % par rapport à une paroi moulée équivalente, selon les retours d’exécution observés sur des fouilles de 4 à 6 mètres de profondeur. Le montage par panneaux successifs accélère aussi le phasage, puisque l’équipe excave et blinde simultanément sans attendre la prise du béton.
Limitations géotechniques et contextes d’inadéquation
Le forage dans un sol instable ou gorgé d’eau complique sérieusement l’installation des profilés. L’étanchéité imparfaite de la paroi berlinoise exclut son usage en nappe phréatique haute sans drainage renforcé. Les entreprises expérimentées préfèrent alors une palplanche métallique ou un voile ancré, deux alternatives qui gèrent mieux les venues d’eau.
Rentabilité à long terme et coûts cachés
Une paroi composite, mêlant béton projeté et profilés, prolonge la durée de vie de l’ouvrage au-delà d’un usage provisoire. La paroi parisienne, variante régionale historique, illustre cette hybridation entre rapidité d’exécution et tenue dans le temps. Nous recommandons systématiquement d’anticiper les coûts de dépose si la solution reste provisoire.
Le fonctionnement technique simplifié pour les maîtres d’ouvrage non-ingénieurs
Le soutènement par parois berlinoises fonctionne sur un principe de reprise progressive des efforts latéraux du sol, sans nécessiter de machinerie lourde en continu. Cette technique permet de stabiliser efficacement les fouilles grâce à des profilés métalliques verticaux et à un blindage horizontal posé au fur et à mesure du terrassement.
Comment les profilés métalliques et blindage assurent la stabilité
Les profilés en acier H ou I plantés tous les 1,5 à 2 mètres forment l’ossature verticale. Entre ces profilés, des planches ou panneaux de blindage horizontal retiennent les terres au fur et à mesure du terrassement. Cette alternance profilé-blindage distribue les charges et limite les déformations du front de taille.
Pourquoi les terrains secs changent tout ?
Un terrain sec et cohésif garantit l’adhérence naturelle des terres entre deux niveaux de blindage. Dès que l’humidité grimpe, le sol perd sa cohésion et le risque d’éboulement local augmente fortement. Granger Fondations privilégie systématiquement une étude de sol préalable avant tout engagement sur ce type de chantier.
Drainage et risques liés à l’eau souterraine
Le drainage périphérique capte les eaux de ruissellement avant qu’elles n’atteignent le front d’excavation. Un forage de reconnaissance révèle la présence éventuelle d’une nappe et oriente le choix technique vers un système complémentaire d’étanchéité si nécessaire.
Erreurs coûteuses en phase de conception : ce que les entreprises ne disent pas
Trois erreurs reviennent sans cesse sur les chantiers mal préparés, et elles coûtent cher une fois l’excavation entamée.
Dimensionnement insuffisant des profilés H
Un profilé sous-dimensionné fléchit sous la poussée des terres et compromet l’ensemble de l’ouvrage. Le calcul doit intégrer le poids volumique du sol, la surcharge en tête et la profondeur réelle de fouille, pas une estimation approximative.
Absence d’ancrage ou tirants mal positionnés
Un tirant mal ancré transfère mal les efforts vers un sol stable en profondeur. L’absence de voile ancré complémentaire sur les fouilles dépassant 6 mètres fragilise durablement la stabilité globale de la paroi.
Confusion entre solutions provisoires et définitives
Certains maîtres d’ouvrage confondent configuration provisoire et paroi composite définitive. Cette confusion génère des reprises de matériaux coûteuses quand l’ouvrage doit finalement rester en place au-delà du chantier initial.
Parois berlinoises en contexte urbain : étude de cas français récents
Les chantiers urbains cumulent les contraintes, proximité des réseaux, bâtiments mitoyens, circulation maintenue.
Projet Bourg-Argental : consolider sans démolir la rue
À Bourg-Argental, les travaux de l’Ehpad ont nécessité une paroi berlinoise pour empêcher l’effondrement de la rue de la Maternité pendant le terrassement, selon Le Progrès. Cette opération démontre l’intérêt de la technique quand la rénovation d’un bâtiment public impose de préserver une voirie active en surface.
Chantiers lyonnais en zone de falaise instable
Le projet Silex 2 à Lyon, débuté en 2018 selon Eiffage Construction, illustre la gestion de stabilité en milieu urbain dense. Une palplanche métallique ou une paroi berlinoise renforcée par forage de pieux gère ce type de contexte quand le sous-sol présente des hétérogénéités.
Rénovation des sous-sols parisiens et limitations réglementaires
La paroi parisienne, variante historique du procédé berlinois, reste associée aux chantiers de sous-sol dans la capitale. Le béton armé coulé en complément du blindage renforce l’étanchéité exigée par les règlements locaux sur les constructions mitoyennes.
Normes et responsabilité : NF P 94-282 décryptée pour les gestionnaires de chantier
La norme NF P 94-282 fixe les règles de dimensionnement des écrans de soutènement, berlinoises comprises, dans son annexe B.
Obligations légales souvent ignorées
La norme NF P 94-282 impose une justification écrite du dimensionnement pour chaque ouvrage de soutènement, provisoire ou définitif. Un maître d’ouvrage néglige parfois cette obligation documentaire alors qu’elle engage sa responsabilité en cas de sinistre.
Différence entre recommandations LCPC et obligations normatives
Les recommandations du LCPC, antérieures à la norme actuelle, servaient de référence technique avant la publication de la NF P 94-282. Aujourd’hui, seule la norme établit une obligation contractuelle opposable, les recommandations LCPC gardent une valeur indicative.
Contrôle qualité et responsabilité civile du maître d’ouvrage
Le contrôle qualité en cours de chantier vérifie la configuration réelle des profilés face au plan d’exécution validé. Un écart non corrigé engage la responsabilité civile du maître d’ouvrage si un désordre apparaît sur un bâtiment voisin, comme le rappellent les contentieux liés aux tirants d’ancrage forés sous le tréfonds voisin.
Évolution technologique : micro-berlinoises et alternatives hybrides
Le procédé classique évolue vers des variantes plus légères, adaptées aux accès restreints.
Quand les micro-berlinoises surpassent la technique classique
La micro-berlinoise utilise des profilés de section réduite, forés avec des machines compactes sur des sites difficiles d’accès. Cette variante garantit une stabilité comparable sur des fouilles de faible à moyenne profondeur, tout en réduisant l’empreinte du chantier.
Systèmes d’ancrage actif versus passif
Un ancrage actif précontraint le tirant dès la pose et limite immédiatement les déplacements du sol. Un ancrage passif ne travaille qu’après déformation initiale de la paroi. Le choix entre les deux dépend directement de la sensibilité des constructions voisines aux mouvements de terrain.
Intégration du BIM et modélisation 3D pour prévenir les surcoûts
La modélisation 3D anticipe les configurations de profilés avant le début du forage, ce qui réduit les reprises de matériaux en cours de chantier. Granger Fondations intègre cette approche sur ses projets de soutènement pour sécuriser le budget dès la phase d’étude.
Soutènement par parois berlinoises : un choix technique qui reste d’actualité
Le soutènement par parois berlinoises conserve toute sa pertinence sur les chantiers où le terrain sec, le budget contraint et les délais serrés priment sur l’étanchéité parfaite. Nous constatons que cette technique continue d’équiper aussi bien des Ehpad que des infrastructures routières, preuve de sa polyvalence. Reste à choisir le bon partenaire, capable de dimensionner correctement chaque profilé et d’anticiper les risques liés au sol.
FAQ : questions critiques sur le soutènement par parois berlinoises
Quel est le prix moyen d’une paroi berlinoise au mètre linéaire ?
Le prix varie selon la profondeur de fouille, le type de profilé et les matériaux de blindage retenus. Une configuration standard en terrain sec coûte généralement moins cher qu’une solution en béton armé coulé en continu.
Comment fonctionne le soutènement par parois berlinoises ?
La paroi berlinoise alterne profilés métalliques verticaux et blindage horizontal posé au fur et à mesure du terrassement, ce qui garantit une stabilité progressive sans voile ancré systématique.
Pourquoi choisir une paroi berlinoise plutôt qu’une paroi moulée ?
La paroi berlinoise réduit les délais et les volumes de béton nécessaires sur des fouilles de hauteur modérée, là où la paroi moulée s’impose surtout pour l’étanchéité totale en configuration complexe.
Combien de temps dure l’installation d’une paroi berlinoise ?
Le forage et le montage des profilés s’effectuent généralement en quelques jours à quelques semaines, selon la longueur de l’excavation et le rythme de terrassement associé.
Peut-on utiliser une paroi berlinoise en terrain humide ou saturé ?
Le drainage renforcé et une étanchéité complémentaire deviennent indispensables en terrain humide, faute de quoi le forage initial révèle rapidement des instabilités locales.
Quelles entreprises réalisent des parois berlinoises en France ?
Des entreprises spécialisées en fondations spéciales et rénovation structurelle, comme Granger Fondations, réalisent ce type de soutènement pour des particuliers, professionnels et collectivités via appels d’offres.
